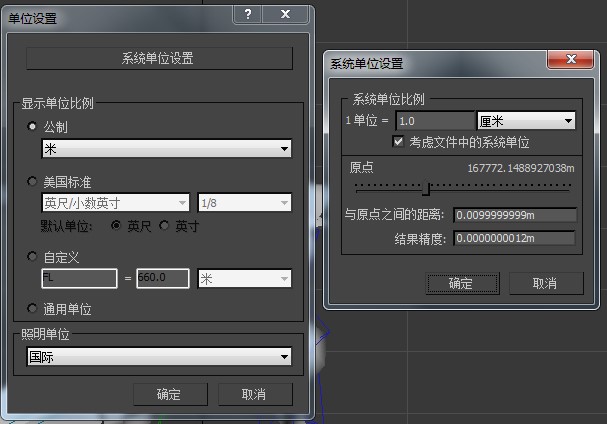

3Dmax单位设置

3Dmax“显示单位”和“系统单位”有什么关系

显示单位:决定3DMax主面板显示时使用的尺寸单位，下面是分别设置为“厘米”和“米”时的情况

数值暂不用关心，看数值后面的单位cm和m，这就是显示单位的设置

系统单位：与“显示单位”一起决定，最终存储时记录的单位值（暂且叫“存储单位”吧）。
存储单位=显示单位/系统单位
做个1m的box：显示单位设置为1m时，系统单位为1m 存储单位为1，系统单位为1cm 存储单位为100
做个1cm的box：显示单位设置为1cm时，系统单位为1cm 存储单位为1，系统单位为0.1mm 存储单位为100
做个1m的box：显示单位设置为1cm时，系统单位为1cm 存储单位为100，系统单位为0.1mm 存储单位为10000

“显示单位”和“系统单位”对Unity3D的导入有何影响？

上面所说“存储单位”最终会记录到模型文件，Unity3D导入时将按“1存储单位=1m”的比例显示模型，举两组数据：

显示单位1m，系统单位1m，存储单位1，Unity3D中显示0.01m

显示单位1m，系统单位1cm，存储单位100，Unity3D中显示1m

不是说“1存储单位=1m”吗，怎么缩小了100倍？

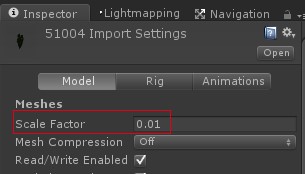

看下Unity3D导入模型的默认设置

缩放因子为0.01，导入Unity3D的模型默认情况下会被缩小100倍。
要使3DMax导出的模型在导入Unity3D时默认1m=1m，关键得让模型中记录的“存储单位”=100。
比如这几种方式都能得到存储单位为100的模型：

00001. 显示单位1m，系统单位1cm，制作一个1m的模型

00002. 显示单位1cm，系统单位0.1mm，制作一个1cm的模型

00003. 显示单位1cm，系统单位1cm，制作一个1m的模型

只要符合以下公式（模型尺寸/显示单位）*（显示单位/系统单位）=100，化简一下为 模型尺寸/系统单位=100
但要达到“3DMax中创建一个1m的模型导入Unity3D也是1m”的要求，那么模型尺寸=1m 已经固定，代入公式得 系统单位=1cm。所以3DMax里系统单位要设置为cm，显示单位怎么设置都无所谓。

结论

要保证“3DMax中创建一个1m的模型导入Unity3D也是1m”,只需要把3DMax中系统单位设置为cm
